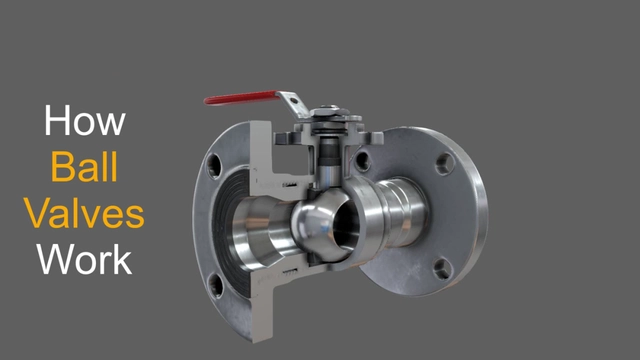

球閥是由閥桿帶動作為啟閉件的球體，繞球閥軸線作旋轉運動的閥門，可以用于流體的調節和控制。球閥問世于20世紀50年代，現在已經成為應用最為廣泛的一大閥類。
球閥的結構

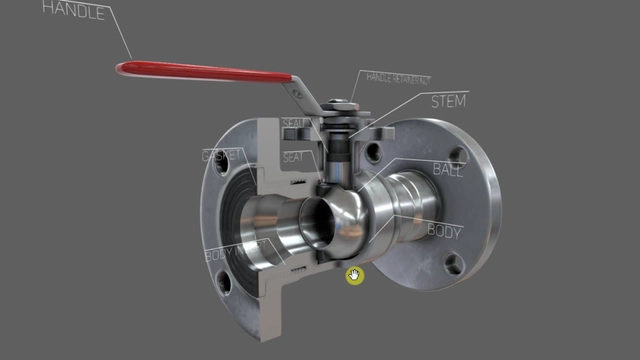

球閥的模型如圖所示，它的啟閉件是位于閥門中心處的球體，由閥桿帶動旋轉實現開閉操作。球閥和蝶閥、旋塞閥一樣都是四分之一轉閥，可以快速啟閉，只需要轉動90°就可以從全開到全關。

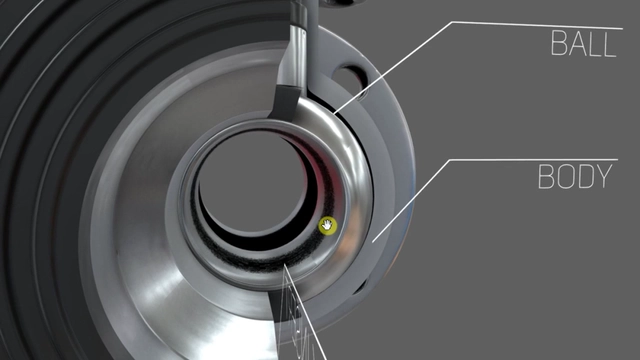

球閥的球體和閥體都由金屬材料制成，如不銹鋼；閥座是較為柔軟的彈性材料，如聚四氟乙烯、氯丁橡膠等。這樣球體可以被壓在閥座上，使閥門得到良好的密封。
球閥頂部與閥桿的連接處通常是矩形的，這可以讓我們在不造成球體變形的情況下施加較大的力矩，對閥門的開閉進行控制。
球閥的優點
球閥的一大優點是閥門全開時通過閥門的流體壓降很小，幾乎不受阻礙。球閥可以分為文丘里閥、縮徑球閥和全通徑球閥三種，其中全通徑球閥的流道尺寸與管道內徑相同，通過閥門的流體壓降非常小。
球閥結構簡單，價格也較為低廉，維修費用低且無需潤滑。
球閥還有一個優點是球體對閥座的密封非常好，通常不會發生內漏。
球閥的缺點
球閥不適用于節流。當它處于半開位置時，通過球體與閥座間隙的流體速度非常快，這會造成球體和閥座損壞，導致閥門內漏，使閥門無法密封，這一點與旋塞閥非常相似。
同樣地，球閥也不能應用于高溫條件，因為在高溫下球閥的閥座會受熱發生塑性變形，使球體與閥座間產生空隙，導致內漏。
